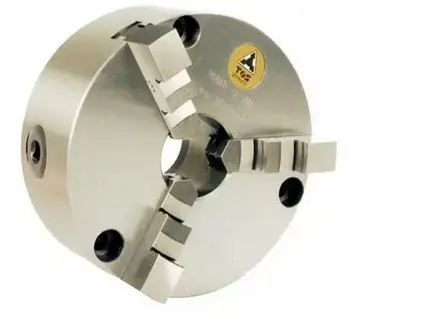

Samostředící univerzální skíčidlo s jem. ustav. IUGG 200/3-1 M1

Technické údaje:
Průměr: 200 mm
Typ upínání: M1
Třída přesnosti: Superior
Počet čelistí: 3

Rozsah dodávky:
1ks sklíčidlo
1 sada tvrdých vnějších čelistí SCV, 1 sada tvrdých vnitřních čelistí SCN
1 klíč, upínací šrouby

Provedení:
je určeno jako univerzální, avšak díky své přesnosti jsou nejvíce vhodná na brusky
nastavení do požadované přesnosti je realizováno pomocí 3 tangenciálně umístěných kalených stavěcích šroubů
těleso sklíčidla – tvárná litina
funkční plochy broušené, zajišťují přesnost upínání a prodlužují životnost sklíčidla
od velikosti o160 vkládána kalená a broušená ocelová pera pro vedení čelistí
šrouby umožňují ustavit sklíčidlo do pozice blízko nulového obvodového házení(přesnost ustavení do 0,005mm)
upnutí sklíčidla na vřeteno stroje pomocí mezipříruby
provedení SUPERIOR

Rozměry a parametry:
průměr (mm): 200
hmotnost (kg): 17,50
velikost: M1
E H6: 160mm
F±0,2: 176mm
G: 3xM10
H: 79,0mm
J: 29mm
K: 11mm
L: 130,0mm
N: 103,5mm
O: 42,0mm
S: 4mm
T: 90mm
R: 55,0mm
U: 76mm
